FLD系列電動流量閥
        流量控制閥有B250、B300、B400、B2500、B600mm五種規格，主要用于粉狀物料流量控制系統，它通過調整圓筒閥的流通截面的張角來調節流量。電動流量控制閥主要靠電動執行器控制，也可使用手動操作，其傳動布置形式分左裝和右裝兩種，用戶可根據需要選用，在訂貨時加以說明。
         FLD型電動流量閥有關技術性能及外形尺寸見表20及圖29。
表20 電動流量閥技術參數

型號FLD			250	300	400	500	600
最大流量m³/h			100	150	350	400	550
流速		m/s	3	3	3	3	3
最大流通面積		㎡	0.075	0.105	0.14	0.20	0.24
電動執行器	型號		DKJ-2100	DKJ-3100	DKJ-3100	DKJ-4100	DKJ-4100
	輸出力矩	N·m	250	250	250	250	250
耗氣量		㎡/min	0.11	0.15	0.21	0.32	0.39
安裝斜度		%	≥4	≥4	≥4	≥4	≥4

規格	A	A1	B	B1	B2	C	H	b	m1	m2	n	d
FLD250	261	451	250	338	500	300	720	75	3	4	18	12
FLD300	346	536	300	388	550	350	805	87	4	4	20	14
FLD400	346	536	400	488	650	350	805	75	4	6	24	14
FLD500	431	621	500	588	750	400	890	78	5	7	28	14
FLD600	431	621	600	688	850	400	890	81	5	8	30	18

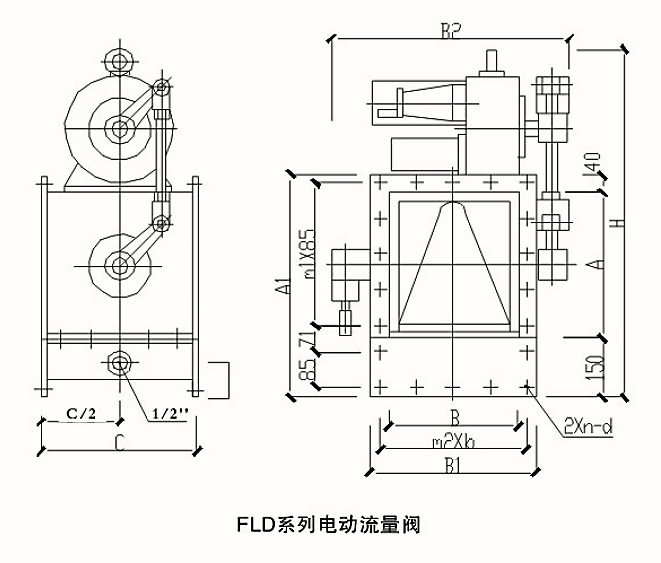

                                                  圖29 FLD系列電動流量閥外形尺寸
